你的研究图表真的"达标"了吗？今天给大家带来 Wiley投稿图表指南——不止看画质，更要过伦理关。
这份自查清单用于指导论文图表投稿提交。Wiley接受多种格式、尺寸及分辨率的图表，但建议尽量提交最高画质版本。请参照下表推荐格式，并遵循本指南，确保图表制作与投稿符合学术伦理规范。
图表投稿自查清单
投稿前建议逐一对照一遍以下要求：
所有图表以独立单文件提交，或整合至单个PDF/Word 文档、LaTeX工程文件中；优先提交原始格式的独立源文件。每幅图表均配有图注，说明图表内容，并注释所有缩写与符号含义。图注需在正文文档中单独成段、集中编排。
所有图表均已在正文中按出现顺序引用并依次编号。图表内所有文字、符号字号清晰可读，并遵循推荐分辨率标准以保证展示效果。
图表按推荐格式保存，保证画质；若不确定格式，可先提交PDF用于初审。
单张图表文件小于10 MB，裁除多余空白边距以减小文件体积。
图表宽度设置为80~180毫米，分辨率300~600 dpi。图表文件仅以对应图号命名。

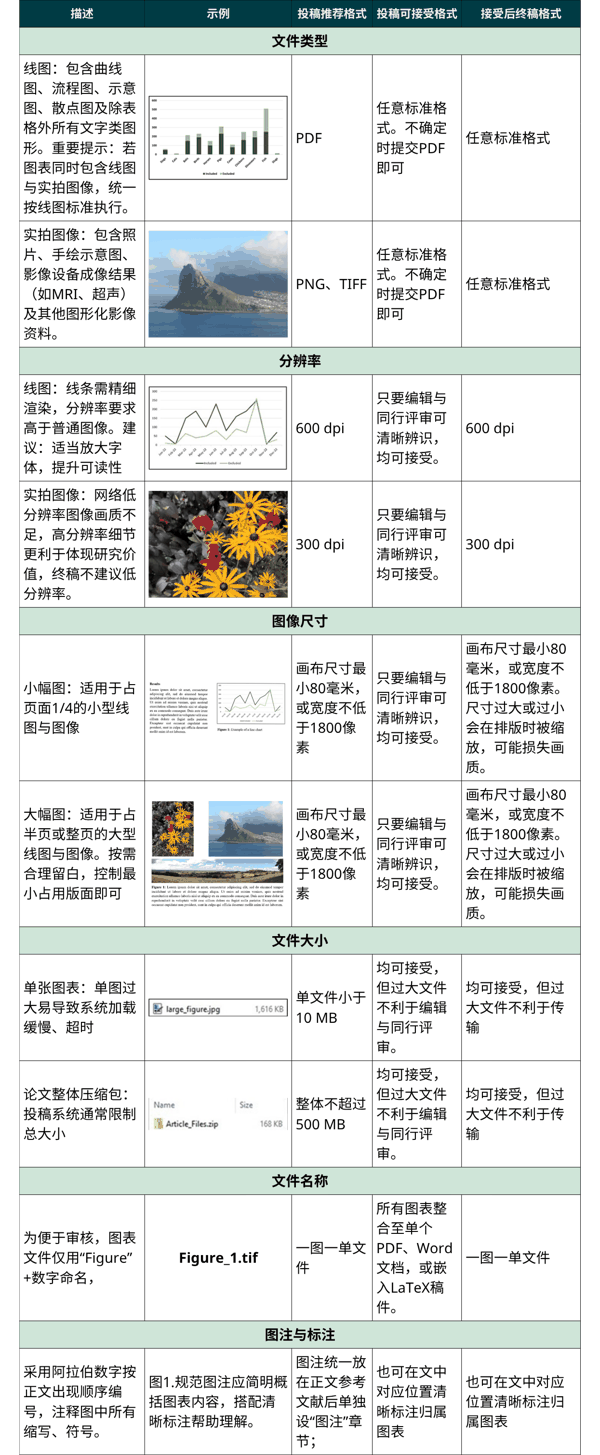

图表制作要求
学术伦理指南
依据 Wiley“科研诚信与出版伦理最佳实践指南”（ https://authors.wiley.com/ethics-guidelines/index.html ）：以影像形式呈现的科研数据，若随意修改图像易造成结果误导。合理且必要的图像编辑允许存在，但所有图像均会经过审核，期刊有权要求作者说明图像处理操作。编辑部可要求作者提供原始图像，作者需随时可提交原图备查。若相关学术疑点无法合理解释，稿件将被拒稿。图像制作须严格遵守以下细则：
不得对图像局部特征进行增强、遮挡、移除、移位或新增修饰。
亮度、对比度调整必须整图统一应用，对照组与实验组保持一致；不得遮盖、删减、歪曲原始影像信息。避免过曝、高对比度图像；若需高对比度凸显条带，须在图注中说明，并提供未处理原图作为对照。
禁止过度后期处理，不得刻意强化局部区域、刻意凸显实验组而弱化对照组数据。
非线性调整、截取影像局部等操作，必须在图注中如实说明。
建议论文发表后，原始未处理影像资料至少存档保留5年。
图像若存在伪影，须在图注中说明成因；“伪像”指成像、处理过程产生的非真实固有影像特征。
若为解读数据必须进行图像处理，须在论文方法学部分注明所用软件、增强算法等详细信息。
不建议拼接不同凝胶、不同视野、不同曝光或不同实验序列的图像；确需拼接时，必须用分割线明确区分各区块，并在图注中详细说明。
凝胶与印迹图尽量避免裁剪；若已裁剪，须在补充材料提交整张原始扫描原图。凝胶、印迹图不得随意放置在白色或其他背景上拼接。
每组实验的样本须在同一块印迹膜或凝胶上同步检测，每幅图表必须设置相关对照。若重复使用对照图像用于示意，必须在图注中声明。
所有经过处理的影像，须同步提交原始源数据；所有原始印迹条带按图号编号，并用虚线圈出图中选用的目标条带。
显微照片必须标注比例尺及放大倍数。样本制备方法、染色试剂、显微镜与相机型号、成像及后期处理软件，须在图注或论文方法学部分注明。局部放大标注区域时，须保证内嵌放大图与原图特征、朝向完全一致。
引用已发表文献图像，须获得版权方授权许可，并在图注中标注出处与引文。
凡涉及人体部位照片、X光、影像扫描图，须获得患者或监护人书面发表知情同意；所有可识别个人身份的信息（姓名、编号等）须做模糊、遮挡或裁剪处理。

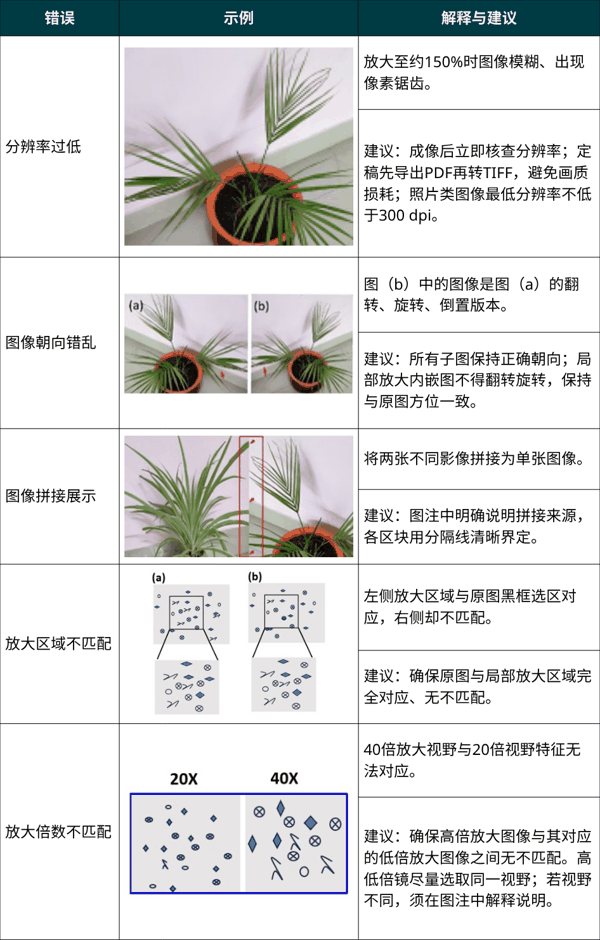

如何避免图像常见错误？
