研究背景

随着全球对可再生能源需求的不断增长，如何高效地将太阳能转化为电能和化学能成为了研究的热点。可充电锌空气电池(RZABS)因其高能量密度和环境友好性而备受关注。然而，现有的锌空气电池在光电转化效率和稳定性方面仍存在诸多挑战，尤其是如何同时提升光吸收能力、载流子分离效率以及电催化性能，这些问题亟待解决。

C= Engineering Bipolar Doping in a Janus Dual-Atom Catalyst for Photo-Enhanced Rechargeable Zn-Air Battery

Ning Liu, Yinwu Li, Wencai Liu, Zhanhao Liang, Bin Liao, Fang Yang, Ming Zhao, Bo Yan, Xuchun Gui, Hong Bin Yang, Dingshan Yu*, Zhiping Zeng*, Guowei Yang

Nano-Micro Letters (2025)17: 203

https://doi.org/10.1007/s40820-025-01707-2

本文亮点

1. 材料革新：通过一步 双极掺杂 策略合成了 具有双功能活性中心的Janus双原子催化剂( JDAC ) ，其可促进高效电荷分离并展现优异电催化性能。

2. 原位表征： 原位XANES 与拉曼光谱分析表明，JDAC中 镍(Ni) 和 铁(Fe)中心 分别作为 析氧(OER) 与 氧还原(ORR)活性位点 ，有效抑制光生电子复合并显著增强光电流生成。

3. 器件应用：基于JDAC组装的光辅助可充电锌空气电池(RZABs)在大电流密度下表现出 卓越稳定性 ( 光照下50 mA cm⁻2循环300次 ， 10 mA cm⁻2循环6000次 )，为光辅助电池的发展开辟了新途径。

内容简介

可充电锌空气电池(RZABs)因其高理论能量密度(1086 Wh kg⁻1)、低成本、环境友好及安全性成为极具潜力的储能技术。近年来，光辅助RZABs通过利用光生空穴与电子加速氧还原(ORR)和析氧(OER)反应动力学，为太阳能驱动能量存储与转换提供了新路径。然而，光电极材料需兼具光响应性与高效双功能氧催化活性，目前研究集中于BiVO₄、α-Fe₂O₃、TiO₂及g-C₃N₄等宽带隙半导体(2.2-3.1 eV)，其可见光吸收效率受限。新型窄带隙半导体C₄N(1.99 eV)虽增强可见光响应(400-700 nm)，但仍面临高电流密度下载流子复合率高、电导率不足及本征催化活性有限等问题，导致光辅助RZABs仅能在低电流密度(0.1~1 mA cm⁻2)下运行。异质结构建、化学掺杂及缺陷调控等策略可优化光吸收与载流子分离效率，但光催化与电催化过程的协同优化仍是关键挑战。

单原子催化剂(SACs)因其可同步调控光、电化学性能而备受关注。原子级分散的金属位点不仅能作为光生载流子分离中心(如电子供体/受体或吸电子位点)，还可缩小带隙并引入缺陷态，从而增强光吸收、抑制电荷复合并延长载流子寿命。此外，不同配位环境的单原子可提供多样活性位点并通过π电子调制提升电导率，进而增强电催化性能。例如，FeN₄和NiN₄位点分别对ORR和OER表现出优异活性。然而，基于SAC的双功能光电极及其光增强氧催化机制仍有待探索。

中山大学杨国伟&曾志平等 通过 一步水热法设计了一种Janus双原子催化剂(JDAC)。原位XANES和拉曼光谱表明，JDAC中Ni和Fe中心分别作为空穴与电子富集位点，有效抑制光生载流子复合并提升光电流生成，同时促进OER和ORR电催化反应。基于JDAC组装的RZAB在大电流密度下展现出卓越稳定性(光照下50 mA cm⁻2循环300次，20 mA cm⁻2循环1600次，10 mA cm⁻2循环6000次且电压衰减可忽略)，为高效利用太阳能的光辅助RZABs发展提供了新思路。

图文导读

I JDAC催化剂的设计原理及结构表征

C₄N作为窄带隙(1.99 eV)二维富氮材料，虽具有可见光响应优势，但其本征载流子复合率高、电导率不足。基于传统光电催化剂的优势，本研究设计了一种新型Fe，Ni双金属单原子催化剂(JDAC)，通过将Fe、Ni原子以原子级分散形式锚定于C₄N基底表面，在调控C₄N基底能带的同时，通过促进载流子分离实现光电催化性能的突破。C₄N基底上的Fe、Ni金属原子可同时发挥三重作用：①FeN₄与NiN₄位点分别呈现n型与p型掺杂特性，即Fe位点富集光生电子，而Ni位点局域化空穴，双原子协同显著提升载流子分离效率；②通过引入杂质能级缩小带隙，扩展催化剂的可见光吸收范围；③FeN₄/NiN₄构型具有优异的本征催化活性，可分别为氧还原反应(ORR)和析氧反应(OER)提供高效的电催化活性位点。

通过球差校正高角环形暗场扫描透射电镜(HAADF-STEM)和元素分布分析(EDS mapping)揭示了JDAC催化剂的原子级分散特性。原子级分辨HAADF-STEM图像中可见孤立的高亮度斑点，对应Fe/Ni原子，直接验证了金属单原子存在。EDS mapping与电子能量损失谱(EELS)证实Fe、Ni、C、N元素在空间上均匀分布且无团聚，表明金属原子以单原子的形式稳定锚定于基底。

Fe/Ni的K边X射线吸收近边结构(XANES)谱显示：JDAC中Fe的吸收边能量介于Fe箔(0价)与酞菁铁(Fe2+)之间，表明Fe的价态处于0价到+2之间；与单金属对比样(Fe-C₄N)趋势一致，证明双金属协同未改变金属价态本质。扩展X射线吸收精细结构(EXAFS)谱(图1g)进一步揭示了配位构型。Fe位点的傅里叶变换谱在~1.5 Å处出现主峰(对应Fe-N配位键)，且无Fe-Fe键(2.17 Å)信号，证实Fe以孤立Fe-N₄构型分散。通过EXAFS拟合(图1h)获得Fe位点的精确配位参数。Fe的第一配位壳层配位数为3.80与理论Fe-N₄模型高度吻合。此结果验证了双金属单原子以四氮配位构型稳定嵌入C₄N基底，为光-电催化协同提供了原子级活性位点与结构稳定性保障。

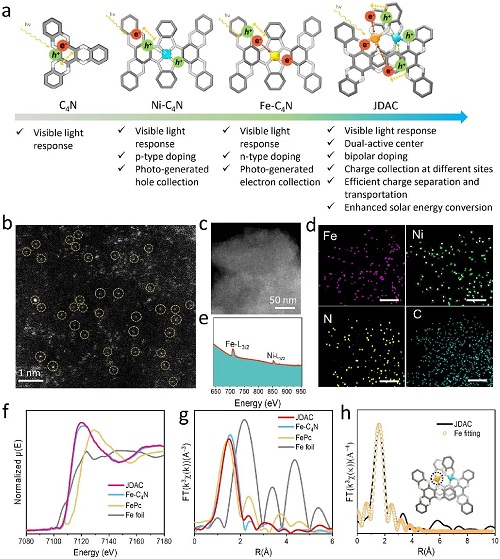

图1. (a) JDAC催化剂的优势示意图。 (b) 高分辨HAADF-STEM图像，其中材料中的单原子位点由黄色圆圈标出。 (c) JDAC的像差校正高角环形暗场扫描透射电子显微镜图像(HAADF-STEM)及对应的 (d) EDS元素分布图(标尺50 nm)。JDAC及单元Fe-C₄N Fe k-edge的 (e) 同步辐射精细吸收XAS图谱的，(f) 傅里叶变换 X 射线吸收扩展边精细结构FT-EXAFS图谱 以及 (g) EXAFS拟合曲线 。

通过Tauc图与XPS价带谱分析，Fe/Ni双原子协同使JDAC的带隙缩窄至1.92 eV(较C₄N降低0.07 eV)，并通过价带顶下移(VB=1.19 eV)优化电子跃迁路径，增强可见光吸收(400-700 nm)与载流子分离效率。能带结构示意图进一步揭示其导带位置(0.73 eV vs. RHE)满足ORR还原电位需求，而价带上移强化了OER氧化驱动力，实现光辅助双功能催化活性协同。飞秒瞬态吸收光谱(fs-TAS)可知，JDAC的载流子寿命较单金属体系延长2-3倍(达数百皮秒)，表明双原子位点通过电子耦合抑制复合并加速电荷传输。 莫特-肖特基曲线 (图1e)则揭示其独特的双极掺杂特性：Fe的n型与Ni的p型掺杂形成局域pn异质结，载流子密度提升至2.2×102⁰cm⁻3(较基底提升3倍)，内建电场与低复合中心密度共同保障高效电荷分离，为光-电协同催化提供了电子结构与动力学双重优化机制。

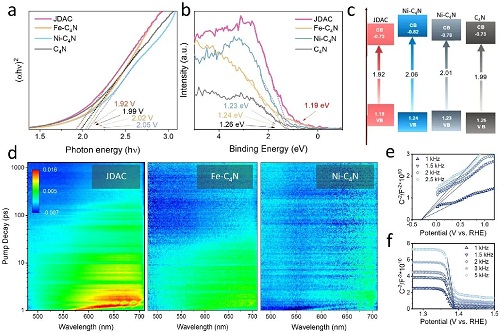

图2. (a) JDAC、Fe-C₄N、Ni-C₄N及C₄N的Tauc图；(b) 上述样品的XPS价带谱；(c) 能带结构示意图及工作机制假设；(d) 样品在600 nm光激发下的飞秒瞬态吸收光谱(fs-TAS)；(e,f) JDAC在两种电位区间内的莫特-肖特基曲线(CscL-2随E变化)，其中(e)正斜率区域对应空穴主导行为，(f)负斜率区域反映电子传输特性。

II JDAC的电化学性能

通过线性扫描伏安(LSV)测试评估催化剂的析氧(OER)与氧还原(ORR)性能，结果表明：在可见光照射下，双原子JDAC的OER过电位(η)在10 mA cm⁻2时低至170 mV，显著优于单金属体系及C₄N基底；其塔菲尔斜率(58.78 mV dec⁻1)进一步证实其高效电子转移动力学。ORR性能方面，JDAC在光照下于0.35 V(vs. RHE)达到20 mA cm⁻2电流密度，较暗态条件(7.7 mA cm⁻2)提升160%，且塔菲尔斜率最低，表明光生载流子显著加速四电子路径动力学。旋转环盘电极(RRDE)测试显示，JDAC在0.5-0.8 V电位区间内H2O₂产率低于5%，电子转移数达3.96，证实其高四电子选择性。JDAC的OER/ORR过电位(170 mV/0.35 V)与塔菲尔斜率(58.78 mV dec⁻1)均优于已报道光催化剂。

III 原位表征及双金属协同机制

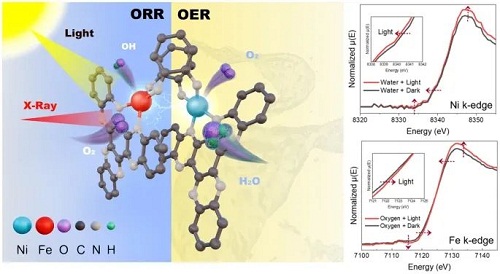

原位拉曼光谱与X射线吸收近边结构(XANES)分析，揭示了JDAC中Fe/Ni双原子位点的动态催化行为与光-电协同机制。在析氧反应(OER)电位区间(1.1–1.7 V vs. RHE)，原位拉曼显示Ni-N4位点于1.3 V时生成Ni-OOH(472 cm⁻1)，而Fe-N₄位点在1.55 V时激活Fe-OOH(749 cm⁻1)，表明Ni优先吸附/活化OH⁻物种，Fe则在高电位下参与O-O键形成，二者分步协同降低决速步能垒。XANES进一步证实，光照下Ni位点因空穴富集氧化态升高(K边向高能偏移)，而Fe位点因电子聚集还原态增强(K边低能偏移)，形成“Ni-h⁺-OER”与“Fe-e⁻-ORR”的载流子空间分离通道，显著提升电荷分离效率。

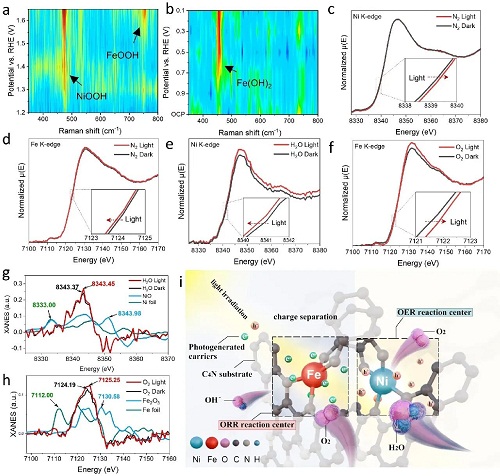

图3. (a) JDAC在(a) OER和(b) ORR过程中的原位拉曼光谱。氮气氛围下JDAC的原位X射线吸收近边结构(XANES)图谱，其中(c) Ni k-edge，(d) Fe k-edge。分别在(e) 水蒸气氛围下的Ni k-edge XANES图谱，及(f) 氧气氛围下的Fe k-edge XANES图谱。JDAC原位XANES的一阶导数图谱，其中(g) Ni, (h)Fe。(i) JDAC双金属协同机制示意图。

IV 理论计算与电子结构解析

为了进一步揭示JDAC双金属协同对氧催化活性的增强机制，我们基于密度泛函理论(DFT)构建了Fe-N₄/Ni-N4双原子模型。差分电荷分析表明，Ni的引入使Fe位点周围电子密度显著增加，诱导Fe的d带中心下移，弱化氧中间体(*OOH/*O)吸附。态密度(DOS)分析进一步显示，JDAC中Fe的3d轨道(尤其是dxz/dyz/dz2)局域性降低，且dz2轨道跨越费米能级，表明双原子轨道杂化重构了电子结构，显著降低d带中心，削弱氧中间体结合能，优化反应路径。XANES拟合可以看到所建立的模型拟合结果与实验测试的XANES结果高度重合，验证了理论模型的可靠性。吉布斯自由能计算表明，JDAC的OER决速步(PDS)为Ni位点的OOH→O₂，能量为0.84 eV，显著低于单金属体系。

V 锌空电池性能与稳定性评估

本研究以JDAC为阴极催化剂组装可充电锌空气电池，采用6.0 M KOH与0.2 M Zn(AC) ₂ 为电解液，锌箔为阳极，并引入AM 1.5 G模拟太阳光源验证光辅助性能。充放电测试表明，JDAC在光照下显著优化电池效率：在0.1 mA cm⁻2电流密度下，充电电位较暗态降低620 mV；放电电位于10 mA cm⁻2时提升267 mV。此外，JDAC基RZAB在光照下展现出卓越循环耐久性：20 mA cm⁻2下稳定运行1600次循环，10 mA cm⁻2下超6000次循环，且可耐受50 mA cm⁻2高电流密度，远超单金属体系(Fe-C₄N/Ni-C₄N在20 mA cm⁻2下仅维持500/400次循环)及文献报道光催化剂。

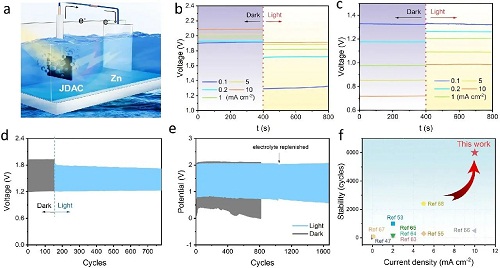

图4. (a) 锌空电池的结构示意图。JDAC锌空电池亮态/暗态下的(b)充电电 位及(c)放电电位。光辅助 RZAB 在不同电流密度下的充放电循环，其中(d)1 mA cm⁻2 ，(e)20 mA cm⁻2 。(f)不同样品的电流密度-充放电循环稳定性对比。

VI 总结

通过在C₄N骨架中引入Ni、Fe双原子，我们成功优化了催化剂的光吸收能力与载流子分离效率，同时提升了电导率并构建了高效活性位点，实现了兼具优异电化学与光电转换性能的催化电极。基于JDAC组装的光辅助可充电锌空气电池(RZABs)能够在大电流密度下稳定运行：光照条件下，50 mA cm⁻2循环300次，20 mA cm⁻2循环1600次，10 mA cm⁻2循环6000次，且电压衰减可忽略。工作通过原子级电子工程与光-电协同机制设计，为开发高效、耐用的双功能能源存储器件提供了新范式。
